濕式DSG變速器傳動原理多媒體實驗臺

產品簡介：

采用大眾濕式DSG雙離合變速器總成為基礎，用減速感應電機做動力源，使用高壓氣體推動用油元件動作來實現變速器的換擋過程，可對解剖后的雙離合變速器進行升減檔運行及倒檔運行，帶有聲光電一體式的彩色全鋁合金面板，可全面展示雙離合變速器內部組成結構及各檔位變換時元件的工作過程。配有虛擬現實功能雙離合3D教學軟件實現對雙離合變速器的結構原理及拆裝培訓多媒體互動教學，本實驗臺適用于各類院校汽車相關專業及培訓機構對濕式雙離合變速器機構原理及理論與維修實訓的教學。

功能特點：

1.解剖后雙離合變速器、由減速感應電機驅動，可進行升減檔運行及倒檔運行等工況實踐操作。充分展示雙離合變速器的內部組成結構和工作過程。

2.該雙離合變速器有高壓氣體代替液壓油推動執行器工作，既實現雙離合變速器模擬運行又減少油類污染保持實驗室環境清潔，控制裝置采用專門開發的微電腦控制器，根據所接收到的開關和檔位信號，控制相應的執行器動作，來接通控制對應離合器、換擋撥叉的氣路，從而實現變速器的升降檔過程。

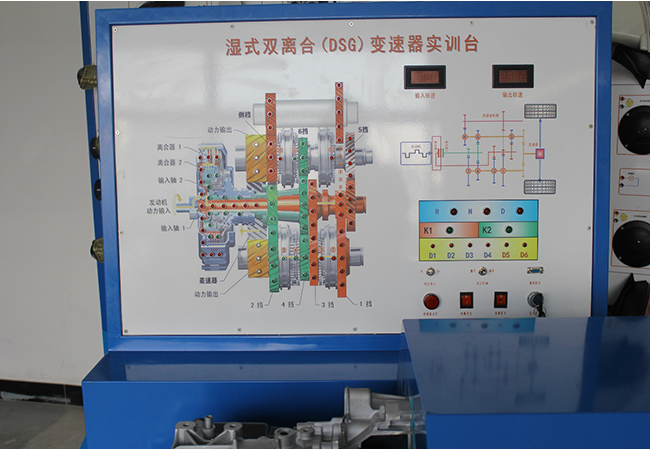

3.實訓臺附有原車雙離合變速器結構簡圖、工作原理圖與不同檔位各用元件的工作情況彩色LED指示燈，實時顯示變速器的工作狀態；學員可直觀對照各圖及光電演示系統和實物，分析變速器的各檔傳動路線及各元件的工作過程。

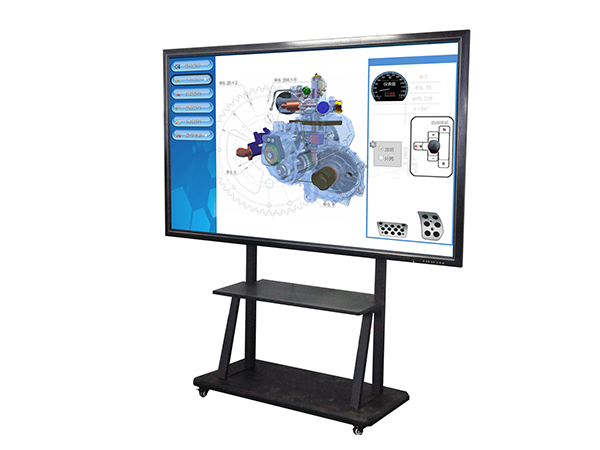

4.雙離合3D仿真教學軟件：采用跨平臺開發，可實現多系統兼容平臺，支持pc及手機端，軟件可支持AR及VR虛擬現實操作，與實驗臺控制器通訊實現互聯通過軟件可實現同步雙離合變速器傳動原理演示，雙離合變速器結構及零部件結構展示，變速器模擬拆裝操作；變速器拆裝考核等。

5.實訓臺配備有電動機及減速機防護罩等安全保護裝置。

6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

技術規格:

1.變速器車型：大眾邁騰

2.變速器擋數：6前進擋 1倒檔

3.外形尺寸：980×980×1700mm(長×寬×高)

4.輸入電源：220v 50hz

5.輸入功率：2000w

工作電源：直流12V

工作溫度：-40℃～+50℃

6.移動腳輪：3寸

7.面板規格：3mm全鋁合金數控加工
