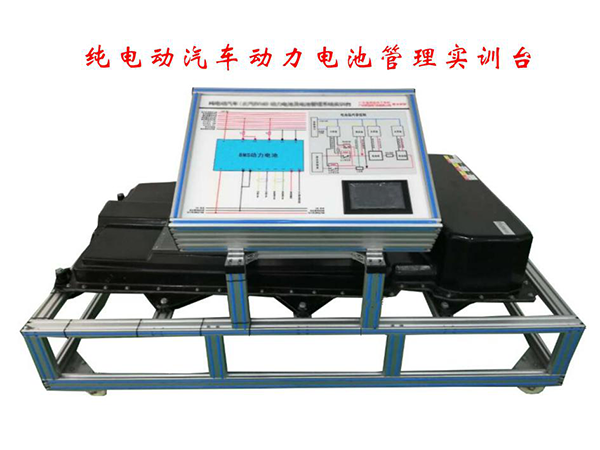

(北汽/比亞迪/吉利)電動汽車電池管理系統診斷考核實訓臺
1.用途及功能:
1.1 實訓臺用于培養學生掌握純電動車動力電池與管理系統工作原理和構造、常見故障診斷與排除的操作技能培訓等。實訓臺由(比亞迪/北汽新能源)動力電池組、BMS管理系統、故障設置系統、測量面板、移動支架、理虛實一體化軟件等組成。
1.2 將原車動力電池組上蓋去掉后安裝透明有機玻璃罩,可以觀察到動力電池的內部構造。動力電池及管理系統在實訓臺上按照原車運行模式工作,為驅動(比亞迪E5/北汽EV160)主控制器、電動空調、PTC等高壓元件提供高壓直流電,接收外部充電、制動能量回收高壓直流電。理虛實一體化軟件包含三維虛擬仿真模塊、故障診斷模塊、實訓指導書模塊和考評模塊。
2.動力電池組:
2.1動力電池主要組成:動力電池模組、電池管理系統、輔助元器件、動力電池箱。
3.電池管理系統BMS:
3.1 類型:集成式電池管理系統。
3.2 組成:電池管理系統主模塊、電池信息采集模塊、電池采樣線、動力線束等。
3.3 電池管理系統主模塊功能:充放電管理、接觸器控制、功率控制、電池異常狀態報警和保護、SOC/SOH計算、自檢以及通訊。單體電池的均衡。
3.4 電池信息采集模塊功能:電池電壓采樣、電流采集、溫度采樣、單體電池均衡、采樣線及高壓線絕緣異常檢測。
3.5 輔助元器件主要組成:包括接觸器、熔斷器、電流傳感器、高壓電纜、預充電阻、接插件,緊急開關,溫度傳感器和維修開關等。
4.測量面板:
4.1 測量面板材質:鋁塑板。
4.2 電路圖:面板上分布(比亞迪E5/北汽EV160)純電動車動力電池管理系統BMS電路圖、電路與原車一致,彩色噴繪。面板上分布了單體電池測量端子,和傳感器、執行器測量端子。
5.障設置系統:
5.1 故障設置系統:觸摸式彩色液晶顯示器。中文顯示,方便交互,直接點擊選擇屏幕對應菜單,完成故障設置。
5.2 設置的主要故障:動力電池的絕緣故障、動力電池過熱故障、充電電纜中斷故障、電池接觸器不閉合、電池接觸器無法打開、充電插座未鎖定、電池組通信中斷。
6.實訓臺支架:
6.1 材質:鋁合金,標準型材。
6.2 移動腳輪:直徑:125mm, 數量:4個,2個可以鎖止。
6.3 外形尺寸:1600×1000×1710mm(參考)。
7.與(比亞迪E5/北汽EV160)系列實訓臺通訊:可以通過CAN-BUS與(比亞迪E5/北汽EV160)純電動車系列實訓臺互聯,進行整車檢測。
8.操作手冊: 用于用戶進行設備操作與維修。
9.理虛實一體化軟件:
9.1 理論知識模塊。
9.1.1 電池分類及不同單電池結構展示功能:3D展示單電池內部結構和文字介紹電池的功能。
9.1.2 電池的充放電化學工作原理:3D環境內通過動畫展示多種單電池充放電化學變化工作原理和文字介紹或化學變化公式的功能(包含圓柱式鎳鉻電池、鎳鋅電池、鉛酸、鋰電池、鎳氫電池的3d結構)。
9.1.3 動力電池組均衡工作原理:3D環境內搭建3D原理電路圖,通過射線、色彩等特效及動畫方式展示動力電池組多種充放電均衡方式的工作原理及理論知識介紹(包含能量轉移式、補充劑均衡式、單繞組變壓器均衡、單電感均衡的等不低于8種均衡方式的3D工作原理)。
9.2 (比亞迪E5/北汽EV160)動力電池構造與虛擬拆裝軟件。
9.2.1 動力電池結構展示:在三維虛擬現實環境下建立虛擬(比亞迪E5/北汽EV160)動力電池模型,虛擬動力電池可以任意放大、縮小和360度旋轉。
9.2.2 動力電池虛擬拆裝:按照原廠手冊要求進行動力電池拆裝順序實訓??梢允謩右徊揭徊降倪M行拆裝,也可以自動演示拆裝過程。
9.2.3 動力電池零部件認知:提供動力電池爆炸圖,各零部件名稱進行標識。
9.3 虛擬檢測實訓模塊。
9.3.1 軟件界面上配備萬用表等虛擬測量儀器,可以測量軟件上測量點的傳感器、線束和高壓電等數據;按照維修手冊中OBDⅡ故障碼方式對故障進行故障檢測方法及檢測步驟描述,對相應接端子功能通過萬用表對不同工況的數字進行檢測;測量部位可局部放大,便于測量,可以看到與實車相同插頭等詳細情況;通過對應維修手冊的參數判斷其是否正常。
9.3.2 在軟件上直接模擬故障,并進行故障診斷排除,摸擬實際修車過程。
9.3.3 對于動力電池遮擋部位的傳感器、執行器和一些部件進行遮擋部位的透視或單獨顯示這部分的零部件,再進行測量。
9.3.4(比亞迪E5/北汽EV160) BMS電路檢測 。
9.3.5 動力電池組檢測。
9.4 虛擬考評模塊:
采用連連看,快速問答等趣味化快速考核模式內容包含理論知識,實操方法等可結合實訓臺考核;可自動生成成績、便于管理。
9.5 ▲ AR互動教學功能:
可通過APP客戶端軟件對教材插圖或實訓臺面板上圖片(非掃描二維碼方式)進行掃描可展示電池組各系統內部相元件3D結構展示及工作原理展示;通過掃描可以隨時查看各插頭詳細參數及檢測方法。并帶有理論知識學習及趣味化考核功能。
帶▲部分為投標現場演示項目,以上兩項演示必須同時滿足演示要求,不能現場演示或不能滿足參數要求視為不響應招標文件要求而扣除相應分數。
投標是標書須有詳細軟件界面截圖及對應介紹,現場需演示pc版軟件及AR版軟件以上功能。
